| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | Prova |
| Orzecznictwo: | Null |
| Numer modelu: | BM300 |
| Minimalne zamówienie: | 1 szt. (dopuszczalna próbka) |
| Cena: | by enquiry |
| Szczegóły pakowania: | Przez małe pudełko i karton |
| Czas dostawy: | 1-7 dni na próbki, 2-4 tygodnie na luzem |
| Zasady płatności: | T/T, Western Union, Paypal |
| Możliwość Supply: | 10000 szt / miesiąc |
| Nazwa produktu: | Moduł skanowania kodów kreskowych 1D i 2D | Typy interfejsów:: | USB, UART RS232, UART TTL, RS-485 |
|---|---|---|---|
| Wymiar: | 29,8 MM x 14,8 MM x 3 MM (grubość) | Zasilacz: | 3,0 V ~ 3,6 V, typowe napięcie robocze 3,3 V |
| Podkreślić: | dwuwymiarowy skaner kodów,skaner kodów kreskowych 1d 2d; |
||

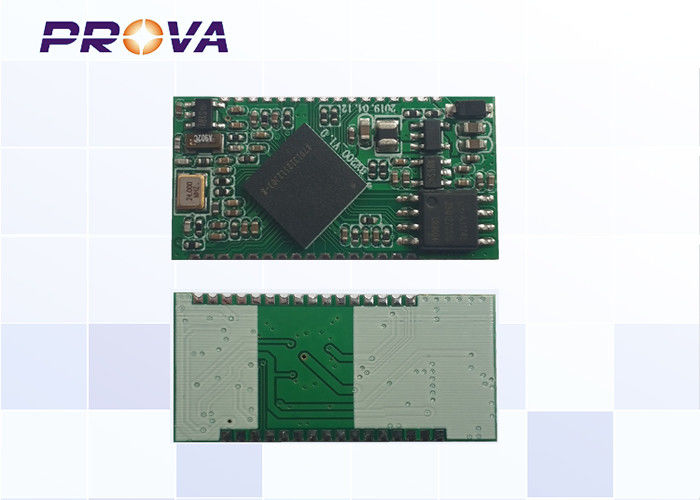

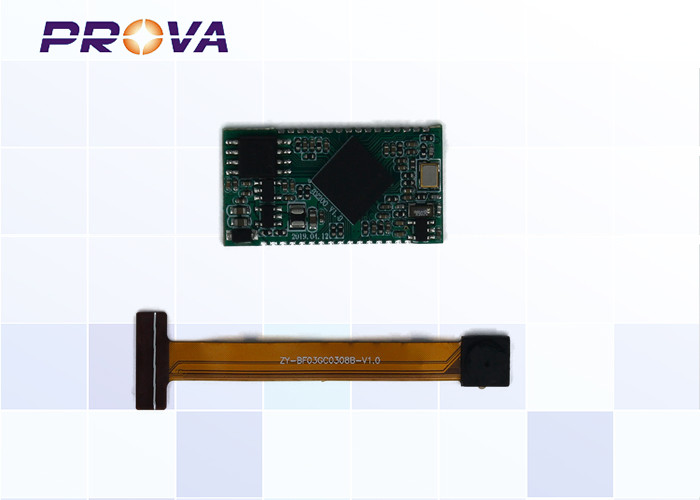

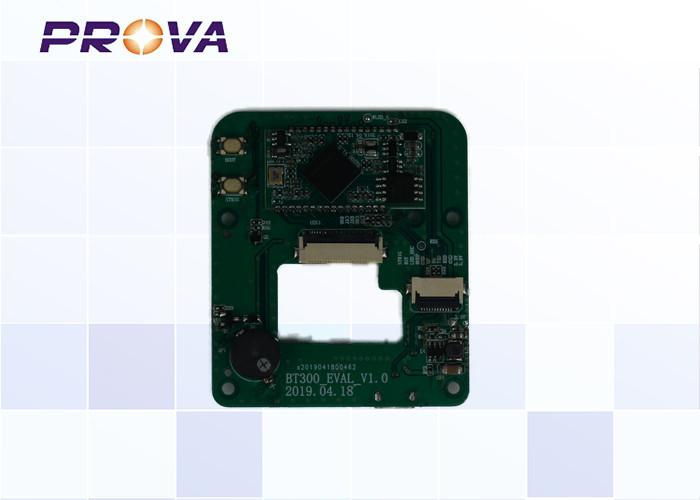

BM300 to samodzielnie zaprojektowany, wysoce zintegrowany, dwuwymiarowy moduł skanowania kodu o wysokiej stabilności.
BM300 przyjmuje projekt łatki z otworem na stempel, w sumie 32 szpilki, pakiet SOP, bardzo mały rozmiar 29.8 MM * 14.8 MM * 3 MM, może być osadzony w kontroli dostępu, sprzęcie samoobsługowym, skrzynkach z kodem skanowania itp. dla produktów wrażliwych na objętość produkty.
Ten dokument definiuje interfejs sprzętowy, charakterystykę elektryczną, wymiary mechaniczne i wymagania produkcyjne modułu BM300.Dzięki temu dokumentowi klienci mogą szybko zastosować moduł BM300 do różnych typów produktów do skanowania kodów.
Zasilanie: zakres napięcia zasilania VCC_IN 3,0 V ~ 3,6 V, typowe napięcie robocze 3,3 V.
Oszczędzanie energii: prąd 33mA w trybie czuwania.
Temperatura: normalna temperatura pracy -20 ℃ ~ 70 ℃, temperatura przechowywania -40 ℃ ~ 80 ℃.
Port szeregowy: interfejs komunikacji szeregowej, sygnał poziomu TTL, może obsługiwać szybkość od 1200 bps do 115200 bps, domyślna konfiguracja to 115200bps, 8 bitów danych, bez kontroli, 1 bit stopu.
Port USB: USB HID-KBW, oparty na urządzeniu emulującym klawiaturę USB, może być bezpośrednio podłączony do komputera jako urządzenie plug-and-play.Nie ma potrzeby instalowania sterowników.
Rozmiar: 29,8 mm (długość) * 14,8 mm (szerokość) * 3 mm (grubość)
Poniższy rysunek jest funkcjonalnym schematem blokowym ilustrującym główne funkcje:
![]()
![]()
| SZPILKA# | sygnał | we/wy | Opis |
| 1 | VCC_IN | - | Wejście zasilania 3,3 V 3,0 V ~ 3,6 V, zasilanie musi zapewniać prąd 1 A lub większy |
| 2 | GND | - | Uziemienie zasilania |
| 3 | GND | - | Uziemienie zasilania |
| 4 | LED_DEC_G | O | Dekodowanie wyjścia sygnału sterującego zielonym wskaźnikiem świetlnym;Obwód sterujący wysokiego/niskiego poziomu wyjściowego, wskaźnik wysokiego poziomu wyjściowego |
| 5 | LED_DEC_B | O | Zarezerwowany pin kontrolny niebieskiego światła |
| 6 | Brzęczeć | O | Wyjście sygnału sterującego brzęczykiem;wyjściowy sygnał PWM steruje obwodem napędowym brzęczyka, gdy sygnał PWM jest wyprowadzany, brzęczyk emituje dźwięk „be be” |
| 7 | BOOT_SEL0 | I | Główny tryb pracy układu przełącza pin, aby działał normalnie, gdy jest na wysokim poziomie, i wchodzi w tryb aktualizacji, gdy jest na niskim poziomie, i jest zarezerwowany do aktualizacji online |
| 8 | UART_RX0 | we/wy | Odbiór danych UART |
| 9 | UART_TX0 | we/wy | Transmisja danych UART |
| 10 | LED_ILM | O | Wypełnienie sygnału sterującego światłem;kontrola wysokiego/niskiego poziomu wyjściowego obwodu sterowania światłem wypełniającym, świeci się światło wysokiego wypełnienia wyjściowego |
| 11 | nTryg | I | Wyzwól sygnał wejściowy klucza, utrzymuj niski poziom przez ponad 10 ms, aby wywołać odczyt |
| 12 | Resetowanie | I | Zresetuj wejście sygnału, aktywny niski, utrzymuj niski poziom przez ponad 1 ms, aby zresetować urządzenie |
| 13 | USB_DM | we/wy | Komunikacja USB D-sygnał danych |
| SZPILKA# | sygnał | we/wy | Opis |
| 14 | USB_DP | we/wy | Komunikacja USB Sygnał danych D+ |
| 15 | GND | - | Uziemienie zasilania |
| 16 | OUT_2V8 | - | Wyjście zasilania kamery 2.8V, maksymalny prąd wyjściowy 100mA |
| 17 | PCLK | I | Wejście sygnału zegara wideo |
| 18 | MCLK | O | Wyjście sygnału zegara |
| 19 | GND | - | Uziemienie zasilania |
| 20 | DI_HS | I | Wejście sygnału linii wideo |
| 21 | DI_VS | I | Wejście sygnału pola wideo |
| 22 | DI_D7 | I | Wejście sygnału danych wideo 7 |
| 23 | DI_D6 | I | Wejście sygnału danych wideo 6 |
| 24 | DI_D4 | I | Wejście sygnału danych wideo 4 |
| 25 | DI_D0 | I | Wejście sygnału danych wideo 0 |
| 26 | DI_D5 | I | Wejście sygnału danych wideo 5 |
| 27 | DI_D2 | I | Wejście sygnału pola wideo 2 |
| 28 | DI_D1 | I | Wejście sygnału zegara wideo 1 |
| 29 | DI_D3 | I | Wejście sygnału linii wideo 3 |
| 30 | DI_PWD | O | Sterowanie trybem uśpienia układu CMOS kamery, 0: normalny tryb pracy, 1: tryb uśpienia |
| 31 | SCL | we/wy | I2C_SCL |
| 32 | SDA | we/wy | I2C_SDA |
Podczas projektowania i użytkowania BM300 należy zwrócić uwagę na środki antystatyczne.
Zwróć uwagę na środki, takie jak noszenie antystatycznej opaski na nadgarstek i uziemienie miejsca pracy.
